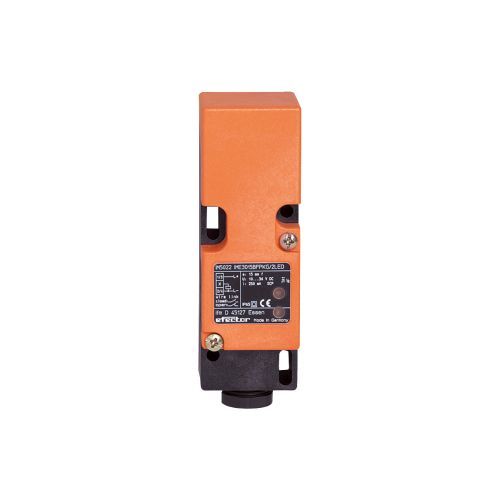

IM5020 IME3015-BFPKG Varikont İndüktif Sensör
- IFM IM5020 IME3015-BFPKG İndüktif Sensör
- Varikont
|
Ürün özellikleri |
|||||||||||
|
Elektriksel yapı |
PNP |
||||||||||
|
Çıkış fonksiyonu |
Normalde açık / kapalı; (seçilebilir) |
||||||||||
|
Algılama mesafesi [mm] |
15 |
||||||||||
|
Gövde |
dikdörtgensel |
||||||||||
|
Boyutlar [mm] |
40 x 40 x 120 |
||||||||||
|
Elektriksel özellikleri |
|||||||||||
|
Çalışma gerilimi [V] |
10...36 DC |
||||||||||
|
Akım tüketimi [mA] |
15; (24 V) |
||||||||||
|
Koruma sınıfı |
II |
||||||||||
|
Ters polarite koruması |
evet |
||||||||||
|
Çıkışlar |
|||||||||||
|
Elektriksel yapı |
PNP |
||||||||||
|
Çıkış fonksiyonu |
Normalde açık / kapalı; (seçilebilir) |
||||||||||
|
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] |
2,5 |
||||||||||
|
Yük akımı (Sürekli) DC [mA] |
250 |
||||||||||
|
Anahtarlama frekansı DC [Hz] |
250 |
||||||||||
|
Kısa devre koruması |
evet |
||||||||||
|
Kısa devre korumasının cinsi |
çıkış tarama |
||||||||||
|
Aşırı yük koruması |
evet |
||||||||||
|
İzleme aralığı |
|||||||||||
|
Algılama mesafesi [mm] |
15 |
||||||||||
|
Gerçek algılama mesafesi (Sr) [mm] |
15 ± 10 % |
||||||||||
|
Çalışma aralığı [mm] |
0...12,1 |
||||||||||
|
Doğruluk / sapma |
|||||||||||
|
Düzeltme katsayısı |
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,4 / Alüminyum: 0,3 / Bakır: 0,2 |
||||||||||
|
Histerezis [Sr nin % si] |
1...15 |
||||||||||
|
Anahtarlama noktasında kayma [Sr nin % si] |
-10...10 |
||||||||||
|
Çalışma Koşulları |
|||||||||||
|
Çalışma sıcaklığı [°C] |
-25...80 |
||||||||||
|
Koruma |
IP 65 |
||||||||||
|
Testler / Onaylar |
|||||||||||
|
EMC |
|
||||||||||
|
MTTF [yıl] |
2234 |
||||||||||
|
UL onayı |
|
||||||||||
|
Mekanik özellikleri |
|||||||||||
|
Ağırlık [g] |
191 |
||||||||||
|
Gövde |
dikdörtgensel |
||||||||||
|
Montaj |
gömülebilir montaj |
||||||||||
|
Boyutlar [mm] |
40 x 40 x 120 |
||||||||||
|
Malzemeler |
PPE |
||||||||||
|
Gösterge / Kontroller |
|||||||||||
|
Gösterge |
|
||||||||||
|
Açıklamalar |
|||||||||||
|
Paket miktarı |
1 adet |
||||||||||
|
Elektriksel bağlantı |
|||||||||||
|
Bağlantı |
klemens: ...2,5 mm²; Kablo kılıfı: Ø 7...13 mm; Kablo rekoru: M20 X 1,5 |
||||||||||
