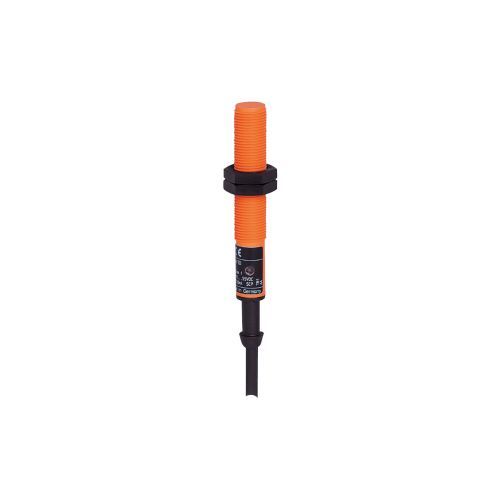

IF5345 IF-3004-BPKG İndüktif Sensör
- IF5345 İndüktif Sensör IF-3004-BPKG
|
Ürün özellikleri |
|||||
|
Elektriksel yapı |
PNP |
||||
|
Çıkış fonksiyonu |
normalde açık |
||||
|
Algılama mesafesi [mm] |
4 |
||||
|
Gövde |
Diş yapısı |
||||
|
Boyutlar [mm] |
M12 x 1 / L = 71 |
||||
|
Elektriksel özellikleri |
|||||
|
Çalışma gerilimi [V] |
10...36 DC |
||||
|
Akım tüketimi [mA] |
15; (24 V) |
||||
|
Koruma sınıfı |
II |
||||
|
Ters polarite koruması |
evet |
||||
|
Çıkışlar |
|||||
|
Elektriksel yapı |
PNP |
||||
|
Çıkış fonksiyonu |
normalde açık |
||||
|
Maks. anahtarlama çıkışı gerilim düşmesi DC [V] |
2,5 |
||||
|
Yük akımı (Sürekli) DC [mA] |
250 |
||||
|
Anahtarlama frekansı DC [Hz] |
400 |
||||
|
Kısa devre koruması |
evet |
||||
|
Kısa devre korumasının cinsi |
çıkış tarama |
||||
|
Aşırı yük koruması |
evet |
||||
|
İzleme aralığı |
|||||
|
Algılama mesafesi [mm] |
4 |
||||
|
Gerçek algılama mesafesi (Sr) [mm] |
4 ± 10 % |
||||
|
Çalışma aralığı [mm] |
0...3,25 |
||||
|
Doğruluk / sapma |
|||||
|
Düzeltme katsayısı |
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,4 / Alüminyum: 0,3 / Bakır: 0,2 |
||||
|
Histerezis [Sr nin % si] |
1...15 |
||||
|
Anahtarlama noktasında kayma [Sr nin % si] |
-10...10 |
||||
|
Çalışma Koşulları |
|||||
|
Çalışma sıcaklığı [°C] |
-25...80 |
||||
|
Koruma |
IP 67 |
||||
|
Testler / Onaylar |
|||||
|
EMC |
|
||||
|
MTTF [yıl] |
945 |
||||
|
Mekanik özellikleri |
|||||
|
Ağırlık [g] |
85 |
||||
|
Gövde |
Diş yapısı |
||||
|
Montaj |
çıkıntılı montaj |
||||
|
Boyutlar [mm] |
M12 x 1 / L = 71 |
||||
|
Diş tasarımı |
M12 x 1 |
||||
|
Malzemeler |
PBT |
||||
|
Gösterge / Kontroller |
|||||
|
Gösterge |
|
||||
|
Aksesuarlar |
|||||
|
Aksesuarlar (içinde) |
|
||||
|
Açıklamalar |
|||||
|
Paket miktarı |
1 adet |
||||
|
Elektriksel bağlantı |
|||||
|
Bağlantı |
Kablo: 2 m, PVC; 3 x 0,34 mm² |
||||
