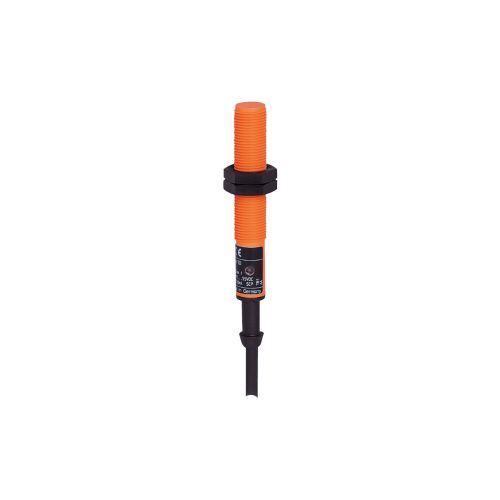

IF0002 IF-2002-BBOW0 İndüktif Sensör
- IF0002 IF-2002-BBOW0 İndüktif Sensör
- AC şebekesinde kullanılmak üzere AC çıkışı ile
- İki telli teknoloji
- PVC kablo ile
- Geniş AC işletim gerilimi aralığı
- Makinelerde hassas konum tespiti için
|
Elektriksel özellikleri |
|||
|
Frekans AC [Hz] |
47...63 |
||
|
Çalışma gerilimi [V] |
20...250 AC |
||
|
Koruma sınıfı |
II |
||
|
Ters kutuplama koruması |
hayır |
||
|
Çıkışlar |
|||
|
Çıkış fonksiyonu |
normalde kapalı |
||
|
Maks. anahtarlama çıkışı gerilim düşmesi AC [V] |
8,5 |
||
|
Minimum yük akımı [mA] |
8 |
||
|
Maks. kaçak akım [mA] |
2 |
||
|
Yük akımı (Sürekli) AC [mA] |
200; (250 (...50 °C)) |
||
|
Yük akımı (Anlık) [mA] |
900; (20 ms / 0,5 Hz) |
||
|
Anahtarlama frekansı AC [Hz] |
25 |
||
|
Kısa devre koruması |
hayır |
||
|
Aşırı yük koruması |
hayır |
||
|
İzleme aralığı |
|||
|
Algılama mesafesi [mm] |
2 |
||
|
Gerçek algılama mesafesi (Sr) [mm] |
2 ± 10 % |
||
|
Çalışma aralığı [mm] |
0...1,6 |
||
|
Doğruluk / sapma |
|||
|
Düzeltme katsayısı |
Çelik: 1 / paslanmaz çelik: 0,7 / Pirinç: 0,4 / Alüminyum: 0,3 / Bakır: 0,2 |
||
|
Histerezis [Sr nin % si] |
1...15 |
||
|
Anahtarlama noktasında kayma [Sr nin % si] |
-10...10 |
||
|
Çalışma Koşulları |
|||
|
Çalışma sıcaklığı [°C] |
-25...80 |
||
|
Koruma |
IP 67 |
||
|
Testler / Onaylar |
|||
|
EMC |
|
||
|
MTTF [yıl] |
932 |
||
|
Mekanik özellikleri |
|||
|
Ağırlık [g] |
101 |
||
|
Gövde |
Diş yapısı |
||
|
Montaj |
gömülebilir montaj |
||
|
Boyutlar [mm] |
M12 x 1 / L = 71,5 |
||
|
Diş tasarımı |
M12 x 1 |
||
|
Malzemeler |
PBT |
||
|
Gösterge / Kontroller |
|||
|
Gösterge |
|
||
|
Elektriksel bağlantı |
|||
|
Koruma gereklidir |
IEC60127-2 Sheet 1 e göre minyatür sigorta; ≤ 2 A; hızlı işleyen |
||
|
Aksesuarlar |
|||
|
Aksesuarlar (içinde) |
|
||
|
Açıklamalar |
|||
|
Açıklamalar |
|
||
|
Paket miktarı |
1 adet |
||
|
Elektriksel bağlantı |
|||
|
Bağlantı |
Kablo: 2 m, PVC; 2 x 0,5 mm² |
||
